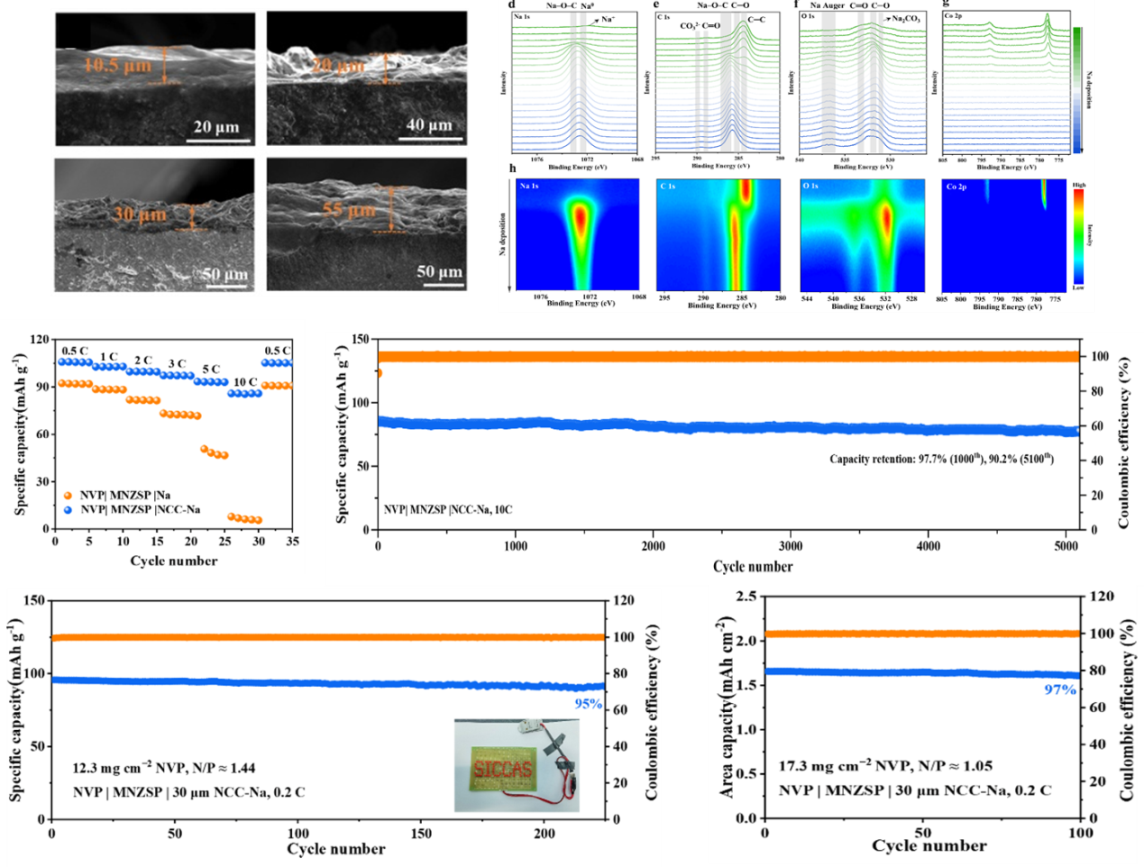

根据中国科学院的声音，这可能是第十二个新闻，最近，中国科学院上海硅酸盐研究所设计了一个超薄的钠阳极结构，由三维多孔碳支持，三维多孔碳支持钠快速离子运输和运输的积累，从而提供了促进机械的机械设备，从而使STERITIAD STERRITASE累积了累积，并累积了累积，并累积了累积。相关的研究结果已在高级能源材料中发表，标题为钠泵增强的复合钠阳极，用于快速充电和实用的N / P比固态钠金属电池。据报道，固态钠电池具有相同的丰富资源，高安全性和高特异性能源，因此它们被认为是存储储存的新技术的最大承诺之一。但是，固态钠电池在应用程序上面临许多挑战，例如固体固体钠金属负电极与固体电解质之间的CT，导致较高的界面界面和形成树突钠的形成，钠降低了使用钠和商业化的钠箔的使用主要是高于50μm的钠和较高的n/p比，并且很难提供较高的n/p，导致了额外的能量，并且在电池中降低了降低能量，并且在电池中的响应降低了。中国科学学院上海硅酸盐研究所的研究人员吴天韦设计了一种超薄的钠阳极结构，由三维多孔的碳碳，iyon ay，isang三维多孔碳辅助层（ncc）构建的三维多孔碳碳，iyon ay ay yy ay yy yna na na/na na na/s.67 intery Is a in Is a in Is a insues theeling As a insues in suede a in Is zif-8/zif-67纳西孔电解质。毛孔的毛细管的作用用于改善固体电解质上融化的钠的湿特性，然后将金属钠选举通过优化NCC厚度来控制RODE厚度。 At the same time, the energy storage characteristics of carbon materials are studied to form sodium carbon with high ion diffusion coefficient and good conductivity in the interface layer, and act as a sodium ion pump during the electrochemical reaction to form a three-dimensional ion/electronic hybrid conditional network, imparting rapid ion transport and charge-to-movement mechanics to the sodium negative electrode, alleviating local charge accumulation and realizing无树枝状钠沉积。实验结果表明，对称电池的高临界电流密度为3.5mA cm -2 -2，在0.2ma cm -2时生存的循环为6000 h。同时，整个电池与Na3v2（PO4）3阳性电极相匹配，在10C下5100个周期后，高维护能力高90.2％，固态钠电池用有限的钠金属负电极和HIG收集。h载荷表面（17.3mg cm-2））Na3v2（PO4）3正电极在100旋转条件的条件条件条件下，N/P条件状况小于1.05的条件条件的条件下，100个旋转后的容量维持速率高达97％。这项研究旨在设计圆形 - 州钠金属电池的实际高能量密度和寿命，使其奠定了基础。这是论文的联合链接：https：//advanced.onlinelibrary.wiley.com/doi/10.1002/aenm.202501061
